Mesh Decimation(Simplification)

Mesh Decimation은

3D 데이터의 점이나 면의 갯수를 줄여주는 기능입니다.

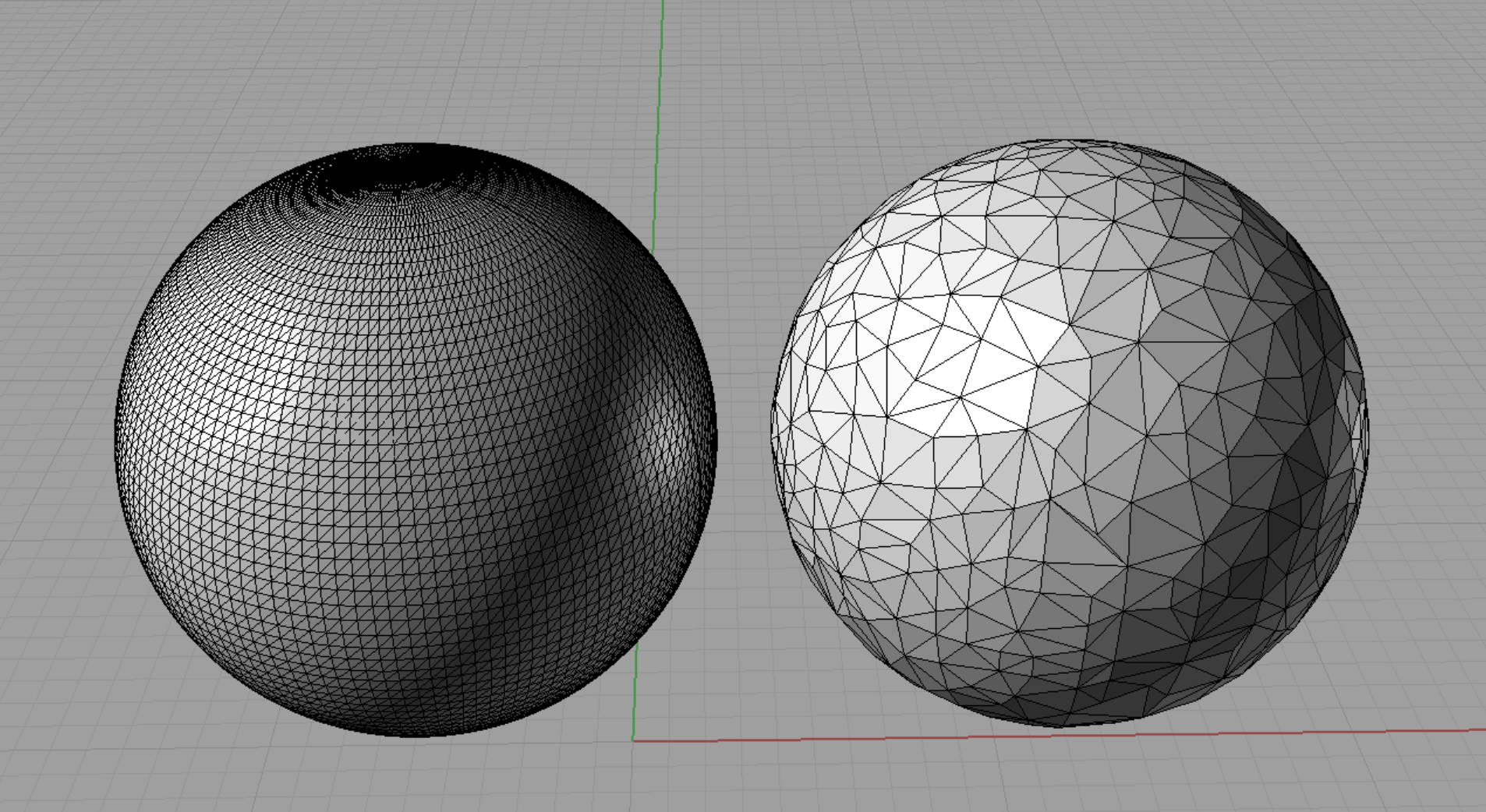

아래 그림은 Decimation을 통해 왼쪽 sphere가 오른쪽 sphere 형태로 변형된 이미지이다. 삼각형 갯수가 많이 줄어든 것을 볼 수 있습니다.



<Mesh Decimation>

Decimation 기능을 하나하나 구현하는 것은 쉽지 않지만, OpenMesh를 이용하면 쉽게 Decimation기능을 이용할 수 있습니다.

Decimation과 관련된 header 3개를 써주고,

#include <OpenMesh/Tools/Decimater/DecimaterT.hh>
#include <OpenMesh/Tools/Decimater/ModQuadricT.hh>
#include <OpenMesh/Tools/Decimater/ModEdgeLengthT.hh>



아래와 같이 코드를 입력해주면 된다. 아래 코드는 sphere.stl 파일을 읽어 들여 OpenMesh를 이용해 Decimation 진행한 후 mesh_out.stl 파일로 저장하는 코드입니다.



#include <OpenMesh/Tools/Decimater/DecimaterT.hh>
#include <OpenMesh/Tools/Decimater/ModQuadricT.hh>
#include <OpenMesh/Tools/Decimater/ModEdgeLengthT.hh>
typedef OpenMesh::PolyMesh_ArrayKernelT<>  MyMesh;
using namespace std;

int main()
{
	MyMesh mesh;

	if (!OpenMesh::IO::read_mesh(mesh, "sphere.stl"))
	{
		cout << "read error" << endl;
		exit(0);
	}

	mesh.request_face_normals();
	mesh.request_vertex_normals();
	mesh.update_normals();

	typedef OpenMesh::Decimater::DecimaterT< MyMesh > decimate;

	decimate Decimater(mesh);

	OpenMesh::Decimater::ModQuadricT< MyMesh >::Handle modQ;
	Decimater.add(modQ);
	Decimater.module(modQ).unset_max_err();

	OpenMesh::Decimater::ModEdgeLengthT< MyMesh >::Handle modE;
	Decimater.add(modE);
	Decimater.module(modE).set_edge_length(1.0);
	Decimater.module(modE).set_binary(true);

	Decimater.initialize();
	Decimater.decimate();
	mesh.garbage_collection();

	OpenMesh::IO::write_mesh(mesh, "mesh_out.stl", OpenMesh::IO::Options::Binary);

	exit(0);
}
